Những đặc điểm nổi bật của ván khuôn cột và cách phân loại

Ván khuôn cột là một dạng ván khuôn được sản xuất nhằm mục đích đáp ứng được yêu cầu kỹ thuật trong việc thi công, có thể phải chịu được cả áp lực chống đẩy của của betong ướt và đảm bảo kích thước hình học thiết kế, có thể quyết định đến chất lượng bề mặt của bê tông rằng sẽ không bị vênh hoặc bị cong sau khi tháo dỡ. Liệu những tính năng của ván khuôn cột có đáp ứng được nhu cầu sử dụng của bạn hay không? Cùng Phú Trang khám phá nhé!

Ván khuôn cột là gì?

Ván khuôn là những khuôn mẫu tạm thời được gia công bằng kim loại và gỗ đã qua xử lý nhằm tạo hình thù các kết cấu công trình bê tông. Ván khuôn được dùng trong xây dựng nên được gọi là ván khuôn xây dựng hoặc cốp pha xây dựng.

Chức năng của ván khuôn:

  • Ván khuôn có chức năng quan trọng đó là tạo hình và quyết định chất lượng bề mặt cho kết cấu của bê tông. Vì là công trình tạm thời phục vụ cho công trình bê tông nên khi vữa bê tông đã cứng thì công trình tạm thời của ván khuôn được tháo ra.
  • Tại các công trình xây dựng cao tầng thì ván khuôn là một thiết bị không thể thiếu. Và để đảm bảo an toàn trong xây dựng và thi công thì ván khuôn phải đảm bảo được rất nhiều tiêu chuẩn nhất định.
  • Đang được sử dụng nhiều ở thị trường Việt Nam có : ván phủ phim Tekcom, ván khuôn nhôm, ván khuôn nhựa, ván khuôn panel, ván khuôn thép.

Vật liệu ván khuôn

Vật liệu ván khuôn có thể được phân loại là:

  • Ván khuôn gỗ
  • Ván khuôn kim loại
  • Ván khuôn nhựa

1. Ván khuôn gỗ

Gỗ được phân loại là:

  • Gỗ xẻ: Gỗ xẻ là vật liệu thường có sẵn và có yếu tố sức mạnh, trọng lượng và chi phí tuyệt vời.
  • Ván ép

Việc sử dụng gỗ dán trong bê tông tạo hình để đối mặt với hình thức đã cải thiện chất lượng bê tông thành phẩm.

Các tấm gỗ dán tương đối lớn đã giảm chi phí xây dựng và đồng thời đã cung cấp các bề mặt mịn giúp giảm chi phí hoàn thiện bề mặt bê tông.

PIywood là một sản phẩm gỗ được sản xuất bao gồm một số tấm veneer, hoặc plies

2. Ván khuôn cột kim loại

  • Chi phí ban đầu của ván khuôn kim loại nhiều hơn ván khuôn gỗ nhưng số lượng tái sử dụng ván khuôn kim loại cao hơn gỗ.
  • Trong ván khuôn kim loại dài hạn có thể là kinh tế.
  • Công trình xây dựng lớn ván khuôn kim loại có thể yêu cầu một thiết bị nâng để xử lý các tấm ván khuôn.
  • Ván khuôn tấm thép có vấn đề gỉ . Để tránh rỉ sét, trong mỗi lần sử dụng, các bề mặt phải được bôi dầu bằng chất giải phóng thích hợp.
  • Trong sử dụng ván khuôn kim loại, các tấm kim loại được chuẩn bị các tấm có kích thước tiêu chuẩn. Điều này mang lại những khó khăn trong việc dựng các kích thước không đều của ván khuôn.
  • Thép hoặc nhôm hoặc magiê là kim loại được sử dụng rộng rãi nhất.

3. Ván khuôn nhựa

  • Chúng có bề mặt không thấm nước thường tạo ra một lớp mịn cho bê tông.
  • Ván khuôn nhựa có thể được gia cố hoặc không gia cố.
  • Nhựa được gia cố bằng sợi thủy tinh.
  • Nhựa gia cường được sản xuất đặc biệt cho một loại ván khuôn cụ thể.
  • Nhựa không gia cố được sản xuất ở dạng tấm với bề mặt nhẵn hoặc có kết cấu.
  • Ván khuôn nhựa nhẹ hơn nhưng kém bền hơn ván khuôn kim loại.

4. Ván khuôn cột

  • Ván khuôn cột được làm thường bằng tấm gỗ hoặc kim loại.
  • Nguyên tắc là tạo ra một hộp kín với các khung ở kích thước chính xác của cột và cố định .
  • Hộp được giữ ở vị trí bằng kẹp cột thép hoặc các chốt được bắt vít và được hỗ trợ bởi các đinh tán.

5. Ván khuôn dầm

  • Ván khuôn dầm bao gồm phần mở xuyên qua và vì nó không được đóng ở phía trên đòi hỏi nhiều khung hỗ trợ hơn để hạn chế các bên.
  • Các hỗ trợ cần phải được duy trì cho mặt dưới và cũng cung cấp hỗ trợ bên cho các bên.
  • Ván khuôn gỗ, điều này được thực hiện bằng cách sử dụng một thanh giằng trên đỉnh của một thành dọc.
  • Các tấm kim loại được nối lại với nhau ở các góc, nhưng cần có trụ gỗ để hỗ trợ dọc.

6. Ván khuôn sàn

  • Sàn nhà đòi hỏi một diện tích lớn của ván khuôn thường được cung cấp thường xuyên từ dầm này sang dầm khác.
  • Ván khuôn sàn gỗ bao gồm các tấm gỗ hoặc tấm gỗ dán được lắp đặt trên một loạt các thanh gỗ.
  • Các ke gốc bằng gỗ hoặc kim loại có thể được sử dụng cho các giá đỡ dọc.
  • Các tấm kim loại có thể được sử dụng và bắt vít hoặc kẹp lại với nhau và được giữ cố định bằng một hệ thống xà gồ kim loại hoặc hệ thống giàn giáo dạng bảng.

7. Ván khuôn tường

  • Ván khuôn tường đơn giản hơn so với các cấu kiện bê tông khác vì lực thực tế chống lại nó ít hơn, hầu hết tải trọng được mang theo chiều dọc xuống.
  • Các tấm ở cả hai bên được giữ ở vị trí bằng các mối khóa.
  • Khóa cũng được sử dụng như miếng đệm, sắp xếp độ dày của tường.
  • Các hệ thống hỗ trợ trên tường thường là các cây chống dốc xuống.

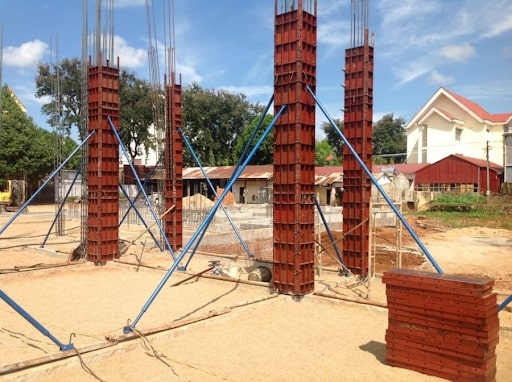

ván khuôn cột

Phân loại ván khuôn

Ván khuôn nhôm

Là loại ván khuôn được sản xuất bằng vật liệu chủ yếu là hợp kim nhôm. Chức năng chính của nó là tạo nên khung công trình bằng cách liên kết các tấm ván khuôn lại với nhau. Hệ thống nhôm ván khuôn hiện nay được sử dụng rộng rãi trong xây dựng, đặc biệt với công trình nhà cao tầng

Ván khuôn nhựa

Ván khuôn nhựa chủ yếu được nhập khẩu, chưa sản xuất được tại Việt Nam. Nó phù hợp với các dự án nhà hàng loạt, ứng dụng cho các công trình có kết cấu: sàn, dầm, cột, móng và tường

Ván khuôn panel

Là một hệ thống xây dựng phù hợp với các công trình có kết cấu cột và dầm.

Ván khuôn thép

Là sản phẩm được sản xuất bằng tole chất lượng cao, đạt chuẩn độ bền và có thể tái sử dụng nhiều lần. Ván khuôn thép thuận tiện trong việc tháo gỡ và vận chuyển, dễ di dời và tiết kiệm được không gian lưu trữ do có thể xếp chồng lên nhau.

Có tuổi thọ cao –  sử dụng lại được nhiều lần. – Rất hữu ích cho nhiều dự án và nó là một lựa chọn khả thi cho nhiều chủ thầu

Nhược điểm của ván khuôn thép là rất tốn kém

Sau đây là một số tính năng chính của ván khuôn thép:

  • Cứng cáp và bền bỉ, với tuổi thọ dài
  • Bề mặt bê tông mịn
  • Không thấm nước
  • Giảm hiệu ứng tổ ong trong bê tông
  • Dễ dàng cài đặt và tháo dỡ
  • Thích hợp cho các cấu trúc cong

Ván khuôn ván ép phủ phim

  • Như đã nói ở trên ván ép thường được sử dụng cùng với gỗ.
  • Nó được sản xuất đa dạng với kích cỡ và độ dày khác nhau. Được ứng dụng chủ yếu cho các kết cầu sàn và móng
  • Tính chất của ván khuôn ván ép là cường độ cao, độ bền tốt và trọng lượng nhẹ.

Yêu cầu kỹ thuật của ván khuôn cột

  • Ván khuôn phải được thiết kế và thi công đúng đúng theo hình dáng, kích thước của các bộ phận kết cấu công trình.
  • Ván khuôn phải đảm bảo bền, cứng, ổn định, không biến dạng trong quá trình làm việc.
  • Đảm bảo kín, khít để không làm mất nước xi măng khi đổ và đầm bê tông; không cho vữa bê tông bị chảy vãi, không tác dụng với các thành phần của vữa bê tông, không làm thay đổi thành phần của vữa bê tông, đồng thời bảo vệ được bê tông mới đổ dưới tác động của thời tiết.
  • Đơn giản, gọn nhẹ, thuận tiện trong quá trình lắp đặt cũng như tháo dở, lắp dựng nhanh, tháo dở dể dàng.
  • Không gây khó khăn trong việc lắp đặt cốt thép, đổ, dầm bê tông.
  • An toàn trong sử dụng.
  • Có độ luân chuyển lớn, ván khuôn gổ phải sử dụng 5-7 lần, ván khuôn thép phải sử dụng từ 15-200 lần.
  • Hệ thống đỡ phải đảm bảo ổn định.
  • Khe hở ván khuôn tuân theo quy định đảm bảo độ khít, sai lệch không được vượt quá phạm vi cho phép.
  • Ván khuôn sau khi sử dụng xong phải làm vệ sinh sạch sẽ, cạy bỏ hồ, vữa bê tông trên bề mặt, nhổ đinh (với ván khuôn gỗ), bôi dầu mở chống gỉ (đối với ván khuôn thép), bảo quản nơi khô ráo thoáng mát ,che nắng mưa, xắp xếp theo thứ tự để tiện cho thi công.

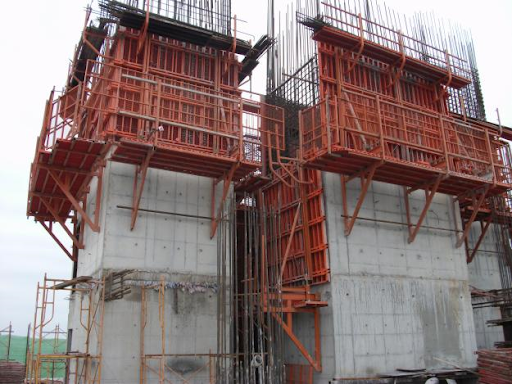

ván khuôn cột

Yêu cầu chung về an toàn khi lắp dựng và tháo dỡ ván khuôn cột

  • Ván khuôn cột chống, giàn giáo là những bộ phận chủ yếu được dùng trong thi công bê tông nên phải thực hiện theo đúng yêu cầu trong thiết kế thi công; ván khuôn ghép sẵn thành khối (ván khuôn hộp dầm, xà, các tấm ghép…) phải đảm bảo vững chắc khi cẩu lắp.
  • Khi dựng ván khuôn chồng lên nhau nhiều tầng, phải cố định chắc chắn tầng dưới mới được tiếp tục đặt phần trên.
  • Khi chuyển ván khuôn bằng cần trục đến nơi lắp đặt phải tránh va chạm vào các bộ phận kết cấu đã lắp dựng trước. Lắp đặt ván khuôn ở độ cao 1,5m trở lên so với mặt sàn phải đứng trên giàn giáo ghế, giáo cao.
  • Dựng lắp ván khuôn treo hoặc ván khuôn trượt không cần dựng giàn giáo nhưng phải giao cho công nhân được huấn luyện làm việc trên cao.
  • Trong khi lắp đặt phải sử dụng dây an toàn buộc vào chỗ chắc chắn. Dựng ván khuôn cho kết cấu vòm và vỏ phải có giàn thao tác và can bảo vệ xung quanh. Khoảng cách từ ván khuôn đến giàn thao tác không được nhỏ hơn 1,5m.
  • Ở vị trí ván khuôn nghiêng, phải làm sàn thao tác thành từng bậc có chiều rộng ít nhất là 40m.
  • Chỉ được lắp ván khuôn treo vào khung của công trình sau khi các bộ phận của khung đã liên kết xong. Ván khuôn treo phải liên kết sao cho không bị chuyển vị đu đưa.
  • Lắp ráp ván khuôn trượt và giá treo để thi công phải đúng thiết kế.
